更新时间：法兰球阀Q41F-16P
已被浏览：次
产品特征
公称压力：1.6-4.0MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气体某些腐蚀性液体

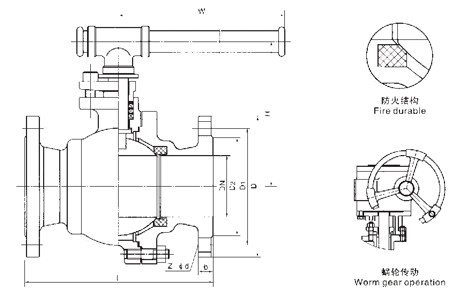

公称通经 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
DN（mm） | in | |||||||||||
15 | 1/2" | 10 | 18 | 92 | 95 | 65 | 45 | 14 | 2 | 44 | 60 | 110 |
20 | 3/4" | 12.6 | 20 | 106 | 105 | 75 | 55 | 14 | 2 | 44 | 65 | 110 |
25 | 1" | 17 | 24 | 109 | 115 | 85 | 65 | 16 | 2 | 44 | 70 | 110 |
32 | 1/4" | 22 | 32 | 126 | 135 | 100 | 78 | 16 | 2 | 48 | 85 | 145 |
40 | 1/2" | 26 | 38 | 136 | 145 | 110 | 85 | 16 | 3 | 48 | 90 | 145 |
50 | 2" | 32.8 | 46 | 154 | 160 | 125 | 100 | 18 | 3 | 48 | 98 | 177 |
60 | 2/2" | 46 | 60 | 170 | 180 | 145 | 120 | 20 | 3 | 88 | 110 | 190 |
适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
水、蒸汽、油品 | Q41F6C Q41F-25C Q41F-40C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不锈钢SS304 | 聚四氟乙烯PTFE 增强聚四氟乙烯 VUILUK PTFE 对位聚苯PPL | 聚四氟乙烯PTFE 对位聚苯PPL |
硝酸类 | Q41F6P Q41F-25P Q41F-40P | SS304/1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
醋酸类 | Q41F6R Q41F-25R Q41F-40R | SS316/1Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
