高压法兰锻钢球阀PQ47F-25P

更新时间：高压法兰锻钢球阀PQ47F-25P

已被浏览：次

详细介绍

产品特点
本系列球阀是根据用户的需求，为满足在硫化环境下的搞硫化应用裂化的要求，我的从设计、选材、制造、试验、表面外理及涂漆都严格按美国腐蚀工程师会NACE标准要求进行。本系列球阀不仅选材广泛且内件材料均彩用表面镀镍316材质、密封圈采用特制的聚合特资料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，使用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炬炼制，天然气开采与输送系统理想的用阀选择。长输管线球阀价格,长输管线球阀厂家,长输管线球阀报价。

主要连接尺寸及重量

零件名称	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯 PTFE
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	聚四氟乙烯 PTFE
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质	硝酸等腐蚀性介质
适用工况	适用温度	聚四氟乙烯 PTFE-29~180℃

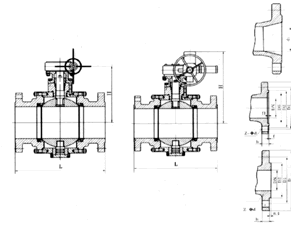

主要连接尺寸及重量（国标）


PN1.6(MPa)
15	108	165	95	65	46	14	2	4-Φ14	145		210	346	4.5
20	117	190	105	75	56	16	2	4-Φ14	152		220	352	5.5
25	127	216	115	85	65	16	2	4-Φ14	162		235	364	7
32	140	229	140	100	76	18	2	4-Φ18	185		255	382	11.5
40	165	241	150	110	84	18	2	4-Φ18	188		280	406	17
50	178	292	165	125	99	20	2	4-Φ18	205	228	308	430	22	31
65	190	330	185	145	118	20	2	4-Φ18	222	248	340	460	28	39
80	203	356	200	160	132	20	2	8-Φ18	242	270	380	494	41	52
100	229	432	220	180	156	22	2	8-Φ18	265	294	430	538	58	71
125	356	508	25	210	184	22	2	8-Φ18		322	490	588		103
150	394	559	285	240	211	24	2	8-Φ23		358	560	644		182
200	457	660	340	295	266	24	2	12-Φ23		406	640	704		292
250	533	787	405	355	319	26	2	12-Φ26		468	730	766		404
300	610	838	460	410	370	28	2	12-Φ26		538	830	830		545
350	686	889	520	470	429	30	2	16-Φ26		610	940	922		745
400	762	991	580	525	480	32	2	16-Φ30		682	1060	1020		1020
450	864	1092	640	585	548	34	2	20-Φ30		755	1180	1114		1392
500	914	1194	715	650	609	36	2	20-Φ34		832	1300	1204		1910
600	1450	1394	840	770	720	38	2	20-Φ36		922	1420	1290		2688
700	1650	1549	910	840	794	40	2	24-Φ36		1015	1540	1375		3878
800	1850	1778	1025	950	901	42	2	24-Φ39		1110	1650	1448		5522
