三片式内螺纹球阀Q11F-16P

更新时间：三片式内螺纹球阀Q11F-16P

已被浏览：次

详细介绍

产品特征

公称压力：1.6-6.4MPa

适用稳定范围：-20～232℃～350℃

适用介质：水、油、气及某些腐蚀性液体（W。O。G）

承插焊标准SW：GB12224.ANSIB16.25

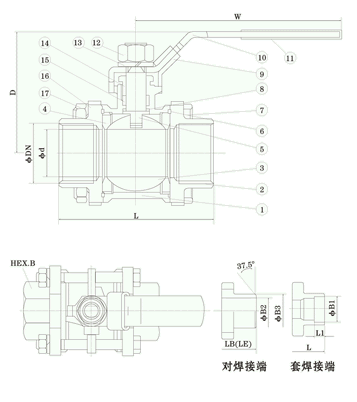

主要连接尺寸及重量单位：mm


SIZE

1/4"

3/8"

1/2"

3/4"

1"

1/4"

1/2"

2"

2/2"

3"

4"

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

68

68

72

82

90

112

120

145

185

210

268

H

50

50

60

64

71

78

86

95

130

148

173

E

100

100

130

130

165

165

190

190

250

250

280

F

14.1

17.6

21.8

27.5

34.7

43.0

49.0

61.5

77.0

90.0

115.2

P

10

10

10

13

13

16

16

18

18

20

20


主要零件材料


零件名称

材质

阀体

不锈钢CF8M

碳钢WCB

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

阀盖

不锈钢CF8M

碳钢WCB

球体

不锈钢SS316

不锈钢SS304

阀杆

不锈钢SS316

不锈钢SS316

螺母

不锈钢SS304

FCD45

垫圈

不锈钢SS304

FCD45

手柄套

塑料

塑料

手柄

不锈钢SS304

不锈钢SS304

阀杆螺母

不锈钢SS304

B7

填料压盖螺母

不锈钢SS304

不锈钢SS304

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

螺栓

不锈钢SS304

B8
