二片式球阀Q11F-16P

更新时间：二片式球阀Q11F-16P

已被浏览：次

详细介绍

产品特征

公称压力：1.6-6.4MPa

适用稳定范围：-20～232℃～350℃

适用介质：水、油、气及某些腐蚀性液体（W。O。G）

螺纹类型：G。NPT。BSPT。BSP。DI259/2999

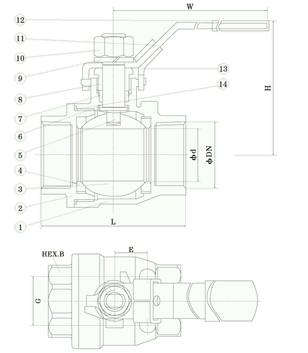

主要连接尺寸及重量


SIZE

1/4"

3/8"

1/2"

3/4"

1"

1/4"

1/2"

2"

2/2"

3"

4"

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

55

55

65

75

88

102

110

125

162

189

260

H

50

50

60

64

71

78

86

95

130

148

180

E

100

100

130

130

165

165

190

190

250

250

280


主要零件材料


零件名称

材质

密封圈

聚四氟乙烯PTFE

碳钢

球体

不锈钢SS316

碳钢WCB

密封垫

聚四氟乙烯PTFE

聚四氟乙烯PTFE

阀盖

不锈钢CF8M

不锈钢SS316

阀体

不锈钢CF8M

不锈钢CF8M

阀杆

不锈钢SS316

不锈钢SS316

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

填料压盖螺母

不锈钢SS304

不锈钢SS304

垫圈

不锈钢SS304

不锈钢SS304

阀杆螺母

不锈钢SS304

不锈钢SS304

手柄套

不锈钢SS304

塑料PLASTIC

手柄

塑料

不锈钢SS304
