更新时间：丝口闸阀Z15W-16P
已被浏览：次
产品说明
1、设计制造按GB12234-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927
主要技术参数和性能指标
公称通径：DN15-DN100
公称压力：1.6Mpa
工作介质：水、油、汽
工作温度：t≤170℃
管螺纹符合ISO228标准
型号 公称压力 实验压力 工作温度(℃) 适用介质 强度(水)(Mpa) 密封(水)空气 低压密封空气(Mpa) Z4IH6C 1.6 2.4 1.8 0.6 ≤200 NITRICACID 硝酸类 ACETICACID 醋酸类 NITRICACID Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸类 Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸类 性能规范
(MPa)
Z41W6P(R)

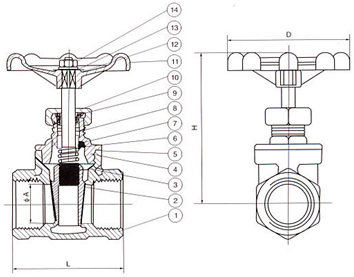

序号NO. | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 闸板 | 不锈钢CF8M/CF8 |
3 | 阀杆 | 不锈钢SS316/304 |
4 | 阀盖 | 不锈钢CF8M/CF8 |
5 | 填料 | 聚四氟乙烯PTFE |
6 | 止推垫片 | 不锈钢SS304 |
7 | 阀杆架 | 不锈钢SS316/SS304 |
8 | 填料 | 聚四氟乙烯PTFE |
9 | 螺母 | 不锈钢SS304 |
10 | 填料压盖螺母 | 不锈钢SS316/SS304 |
11 | 手轮 | 铝合金 |
12 | 铬牌 | 铝 |
13 | 手轮垫片 | 不锈钢SS304 |
14 | 手轮螺母 | 不锈钢SS304 |
主要连接尺寸及重量 单位：mm
| SIZE | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" |
| A | 15 | 20 | 25 | 32 | 38 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
主要外形尺寸
DN | 规格 | A | B | C | D |
10 | 3/8 | 42 | 9.5 | 66.5 | 45 |
15 | 1/2 | 43 | 12.8 | 71 | 55 |
20 | 3/4 | 46 | 17 | 76 | 55 |
25 | 1 | 53 | 21 | 87.5 | 60 |
32 | 1 1/4 | 55 | 27 | 101 | 68 |
40 | 1 1/2 | 58 | 34 | 111 | 72 |
50 | 2 | 66.5 | 45 | 128 | 80 |
65 | 2 1/2 | 80 | 55 | 155 | 98 |
80 | 3 | 83 | 66 | 180 | 110 |
100 | 4 | 101 | 87 | 218 | 126 |
