更新时间：对夹式电动软密封蝶阀D971X-16
已被浏览：次
产品特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
公称通经DN（mm) | 50～2000 | 50～1600 | |
公称药理PN（MPa) | 0.6 | 1.0 | 1.6 |
密封试验(MPa) | 0.66 | 1.1 | 1.76 |
强度试验(MPa) | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 | ||
零件名称 | 材料 |
阀体 | WCB、QT4500、HT200、HT250 |
蝶板 | WCB、QT4500、HT200、HT250 |
阀轴 | 2Cr13 |
密封圈 | 丁腈耐油橡胶 |
填料 | 柔性石墨 |
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |

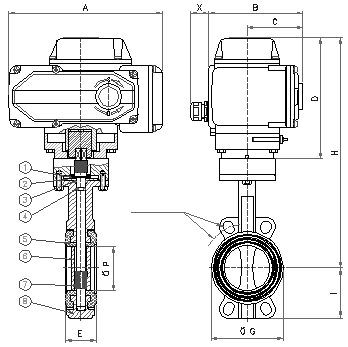

D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸 单位：mm
DN | L | H | HO | A | B | 0.6MPa | 1.0MPa | 1.6MPa | |||
DO | n-Фd | DO | n-Фd | DO | n-Фd | ||||||
50 | 43 | 63 | 438 | 125 | 125 | 110 | 44 | 125 | 48 | 125 | 48 |
65 | 46 | 70 | 453 | 125 | 125 | 130 | 44 | 145 | 48 | 145 | 48 |
80 | 46 | 83 | 478 | 125 | 125 | 150 | 48 | 160 | 88 | 160 | 88 |
100 | 52 | 105 | 519 | 125 | 125 | 170 | 48 | 180 | 88 | 180 | 88 |
125 | 56 | 115 | 713 | 325 | 245 | 200 | 88 | 210 | 88 | 210 | 88 |
150 | 56 | 137 | 749 | 325 | 245 | 225 | 88 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 843 | 325 | 245 | 280 | 88 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 947 | 363 | 313 | 335 | 128 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 1013 | 363 | 313 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
350 | 78 | 248 | 1046 | 363 | 313 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
400 | 102 | 289 | 1135 | 363 | 313 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
450 | 114 | 320 | 1328 | 465 | 439 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
500 | 127 | 343 | 1226 | 546 | 481 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
600 | 154 | 413 | 1394 | 546 | 556 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
700 | 165 | 478 | 1534 | 546 | 556 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
800 | 190 | 525 | 1159 | 546 | 556 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
900 | 203 | 585 | 1748 | 617 | 706 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 38-39 |
1000 | 216 | 640 | 1805 | 632 | 706 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
1200 | 254 | 755 | 2035 | 632 | 706 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
