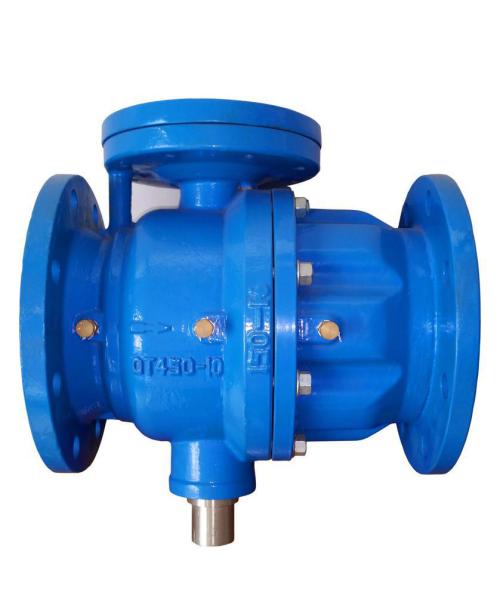

H741X低阻力倒流防止器

更新时间:H741X低阻力倒流防止器

已被浏览:

详细介绍

H741X-10/16低阻力倒流防止器,防污隔断阀 本厂生产的系列产品均严格按照JB/T11151-2011标准及相关技术标准设计。从精良的毛坯铸造到工艺制作,低阻力倒流防止器,防污隔断阀严格按GB/TB13927检查及压力试验标准进行检测合格后销售,并做到良好的售后服务。使企业质量管理日臻完美。详情介绍:

H741X-10/16 球铁低阻力倒流防止器,不锈钢低阻力倒流防止器

单膜片低阻力倒流防止器是我公司自行研发的一种用于城市供水等供水单位一般污染单位供水时严格限定管道中的压力水只能单向流动的水力控制组合装置,它的功能是在任何工况下防止管道中的介质倒流或者虹吸倒流,一达到避免倒流污染的目的.


H741X-10/16低阻力倒流防止器特点:

1结构更加紧凑,尺寸短,体积小,倒流低,噪音小,在经济流速下正常工作水损为1.3-2.5米.

2.泄水阀的精度与泄水压力可调,使其受管道压力波动干扰少,启闭安全可靠,没有非正常排水现象.

3.单膜片设计,膜片等关键部件的久经考验的可靠性.使其质量优于普通的低阻力倒流防止器.

4.两级止回阀的独特流道设计,流阻小,启闭速度快,可有效防止背压突然升高对阀门及管道的破坏,限制压力水倒流或虹吸倒流,具有静音功能,有效处长阀门使用寿命.

5.人性化设计,产品可水平或立式安装,在线测试,在线检修.

三.H741X-10/16低阻力倒流防止器技术要求

设计及制造要求按CJ/T160规定

阀门检验和试压按GB/T13927规定

阀门结构长度按GB/T12221规定

法兰尺寸按GB/T17241.6规定

阀门装配前表面涂环氧树脂粉末并符合GB/T17219规定

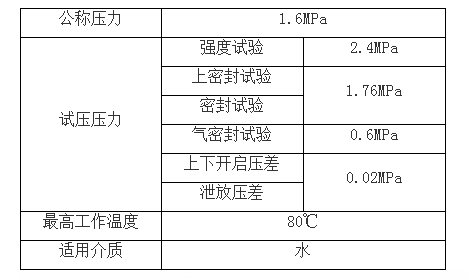

四.技术参数
