Q911F-16T电动二通阀

更新时间:Q911F-16T电动二通阀

已被浏览:

详细介绍

产品概况

    本公司(上海海蝶)生产的电动二通球阀是由阀体和电动执行器两部分组成。具有结构简单,工作可靠,流体通过能力强及节能等优点。可广泛应用于采暖、中央空调、太阳能热水系统、水处理系统的冷热水通断控制;也可以用于低压水蒸汽的通断控制。其中配B型号电动执行器的电动二通球阀,实现一条线控制,能与所有的温控开关配套使用,还可以进行多阀并联运行,是一款性价比很高的产品。

电动二通球阀技术指标:
控制特性:电机驱动复位
驱动电源:230V AC±10%,50-60Hz;
功率消耗:4W(仅当阀门开启,关闭时);
电机类别:双向同步电机;
动用时间:15S(开~关);
公称压力:1.6Mpa;
泄 露 量:零泄露;

连接方式:管螺纹G(也可按用户需求定制);
适用介质:冷冻水或热水;
介质温度:1~130℃;
环境温度:0~60℃;
超大关闭力:最大可达到8MPa;
口径:DN15-DN25;

结构特点:
1.内置高品质微动开关,阀门启闭过程完成后电机不通电,因而寿命长、节能,并且特别安全。
2.外壳为高强度阻燃工程塑料,经久耐用。
3.采用优质四氟密封圈,及两端加装特殊弹性结构,确保密封稳定可靠且密封寿命大大延长。
4.B型电动二通球阀驱动器内置控制电路板,一条线控制,可配三速开关,可实现多阀并联,节省温控器。(四管制专用)

安装调试要求
1、安装前请仔细阅读说明书,必须由专业技术人员进行安装,并严格按照接线图接线。
2、电动二通球阀无介质流向规定;
3、电动执行器可任意角度安装,但必须在阀体的水平上方。
4、安装时绝不能对电动执行器施力,否则会损坏电动执行器。
5、卸下阀体安装时绝对不能对阀杆施力,否则阀杆变形导致故障。
6、普通接线型电动球阀不能配三速开关,只配机械或者电子式温控器;配B型电动执行器的球阀,各种温控器均可。
7、调试时必须观察电动执行器是否能可靠启动或停止,若球连续不停转动,必须调换电动执行器,否则密封寿命会变短。
8、不得将驱动器包在保温层内。

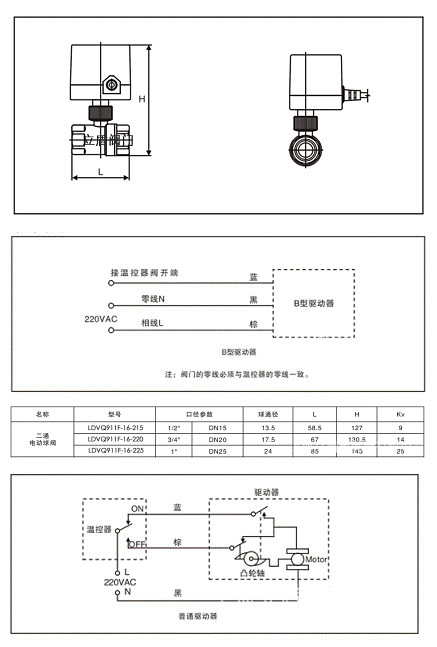

电动二通球阀外形:
